Oscillogram (golfvorm) analyseren
Kies je in praat de optie Edit dan krijg je vervolgens een oscillogram (de golfvorm) te zien. Dit is een weergave van het microfoonsignaal als functie van de tijd. Je ziet nu de snelle luchtdruktrillingen waaruit geluid bestaat. Door deze curve, het oscillogram, in detail te bestuderen valt iets te leren over de tijdsduur, de luidheid en de periodiciteit van het stemgeluid.
Is je opname geslaagd? Dat betekent dat de maximale amplitude niet te klein en ook niet te groot (overstuurd) mag zijn. Ook mag er geen langzame golf (van 50 Hz, periodeduur 20 ms) zichtbaar zijn, dat noemen we brom (van de netspanning). Controleer dan of je stekkers er goed inzitten. Ten slotte mag er ook niet teveel achtergrondgeluid mee opgenomen zijn.
Als er iets mis is, maak dan de opnamen opnieuw! Let dan op ofwel het microfoon opnameniveau, de stekkers, en vraag om stilte.
Het is belangrijk om eerst vertrouwd te raken met de tijdsschaal waarover deze trillingen zich voltrekken. De periodiciteit komt terug in het volgende deelonderwerp.

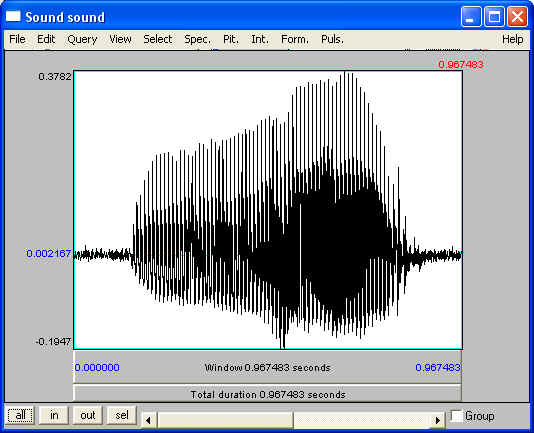

Editor van "praat" met een oscillogram van een opgenomen klinker
/a/. Na wat ruis volgt de inzet waarna het volume langzaam toeneemt en snel
weer afneemt. De horizontale as beslaat een
tijdsduur van ca. 0,96 seconden, de verticale as is automatisch geschaald naar de
maximale en minimale uitwijking in dit fragment.
Manipulaties:
- Door met de linker muisknop een stukje spraak te bestrijken kun je dat stukje selecteren.
- Door op de knop [sel] te drukken, wordt het geselecteerde stukje beeldvullend
- Met de knop [in] kun je inzomen
- Met de knop [Out] zoom je uit
- Met [All] krijg je het gehele signaal weer terug
- Door op de balken onder de figuur te drukken kun je het betreffende, eventueel geselecteerde stukje spraak hoorbaar maken
